工法概要

Soil Blender工法是使用『溝槽型攪拌混合機』將原有土壤與改良材泥漿攪拌混合 之地盤改良工法。
Soil Blender 是在一般怪手主機上裝上溝槽形攪拌混合機裝備的地盤改良專用機械, 使用裝設在溝槽機上的攪拌翼,將原有土同時開挖攪碎與改良材攪拌混合,可造成 均質的改良地盤。 特別值得注意的是,在最近幾年該工法用於土壤液狀化對策的需求正在增加中。



---

工法特色

1. 改良深度可達到 17m

可依照規劃改良深度選擇攪拌機與怪手主機的組合。最大使用抓斗容量3.0m3級的怪手主機（85頓級）, 最深能達到17.0m的改良深度。

2.攪拌效率良好，改良強度均勻

由於本工法使用垂直攪拌方式,在互層地盤也可以形成均勻的改良地盤,配合特殊設計之攪拌翼,掘削刀,泥漿與加壓空氣高速混合吐出裝置,完成後可形成改良強度偏差極小的改良體。

3.機動性高

由於Soil Blender使用一般怪手為主機,即使在原有傳統工法難以施工的條件 下(例如軟弱地盤、山坡地、狹窄場地或有上空限制等),更能發揮該工法的 機動性優勢。

4.能信賴的施工管理方式

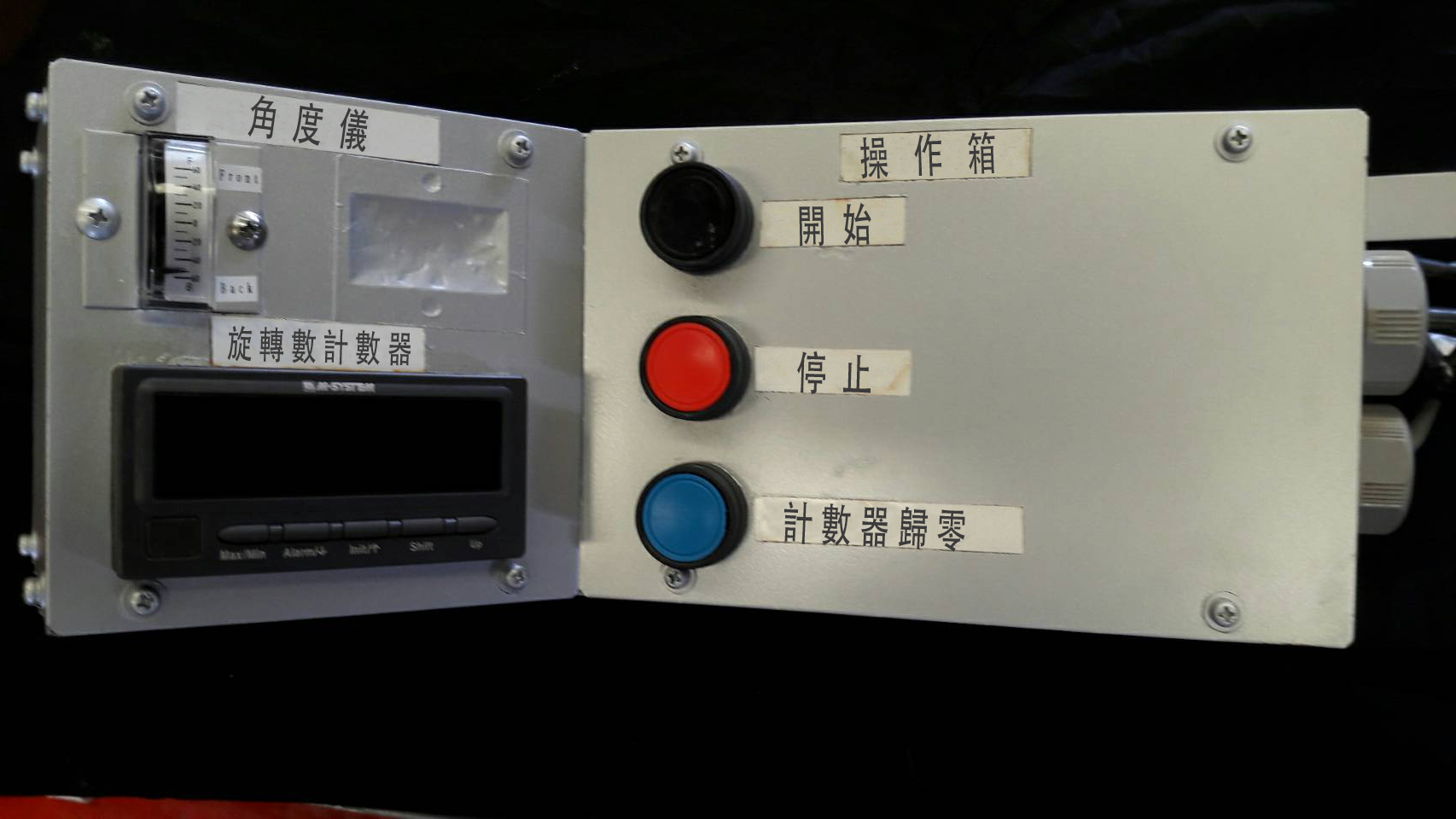

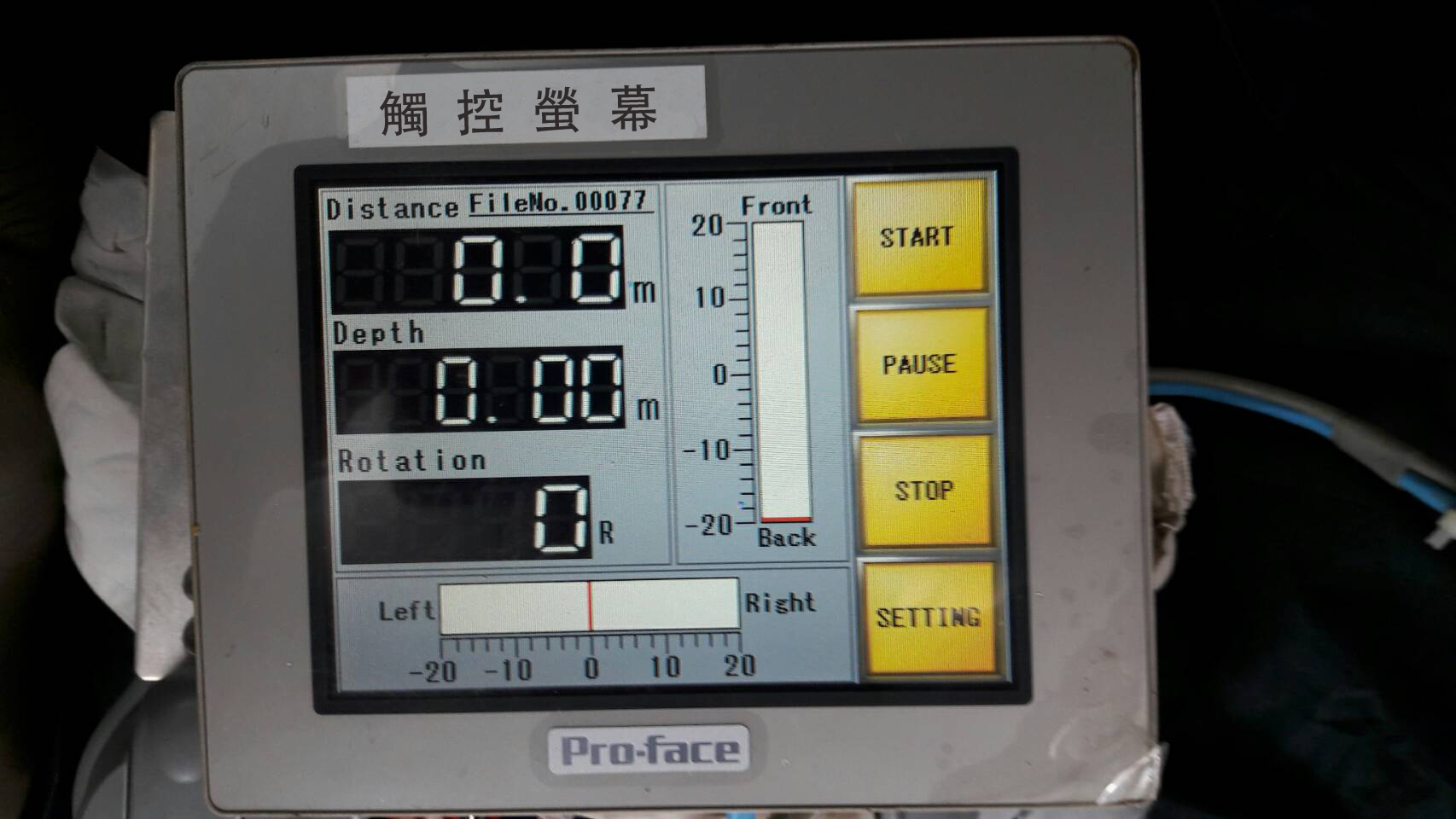

施工中攪拌混合機之垂直度,鍊條速度,鍊條累積移動距離,改良深度都 可以在怪手操作室監控。由監控攪拌混合機位置,並使用改良材流量自動記錄 裝置,提高施工管理方式的信賴度。



5.可在重要結構物旁進行鄰近施工

泥漿吐出位置位於攪拌混合機最下端,攪拌混合機進行連續垂直攪拌混合時,泥漿會從吐出位置不停的被往上攪拌,灌入壓力不會往水平方向延伸而會往上部解放,較不易引起周圍地盤變形。

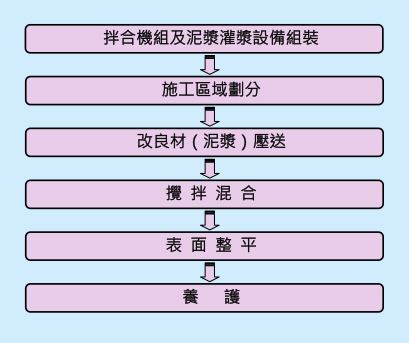

施工流程

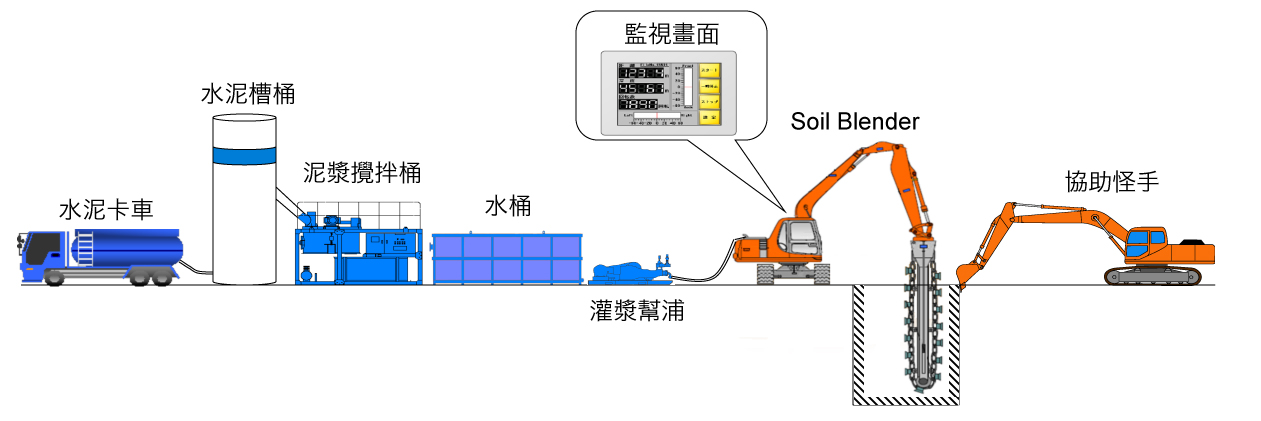

Soil Blender 工法標準施工設配置
